三葉羅茨鼓風機齒輪間隙調整安裝標準要求

文章出處：羅茨風機廠家發布時間：2021-11-03 點擊數：

為了方便廣大羅茨風機客戶的簡便使用，我們總結以下五點齒輪間隙調整安裝方法，如果能用到，請及時收藏。

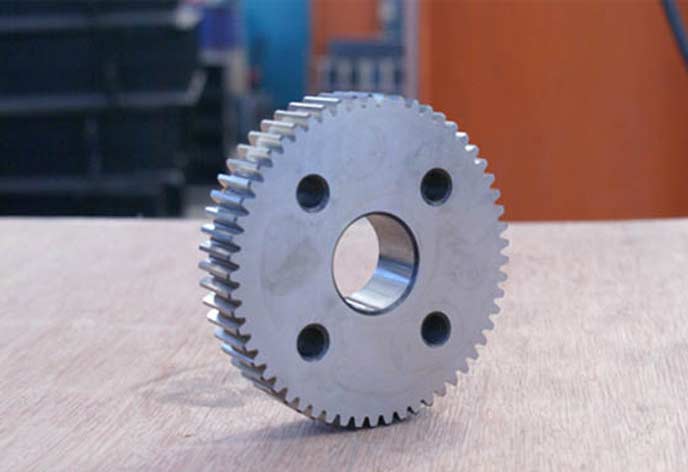

當三葉羅茨風機齒輪與軸采用的錐度配合時，先把主動齒輪套在主動軸上，在齒輪鎖緊部位裝上圓螺母，然后用銅棒敲打齒輪端面，旋緊圓螺母。

待其充分鎖緊之后，將圓螺母退下，加入止推墊圈，正式鎖緊。接著將從動齒輪套到從動輪上，按規定的運轉方向盤旋轉子，檢查兩葉輪間的間隙。

并通過改變從動齒圈與輪轂之間的周向位置，對葉輪方位進行調整。確認量葉輪間隙符號要求之后，將從動齒輪鎖緊。

1.敲擊法。是一種最簡單、最常見的軸承拆卸方法。借助錘擊的力量使相互配合的零件產生位移而相互脫離，實現拆卸。采用敲擊法拆卸軸承時，敲擊力不應施加在軸承的滾動體和保持架上，一般應施加在軸承內圈，這種拆卸方法簡單易行，但常會損壞零件，甚至達不到拆卸的目的。

2.拉出法。利用2爪或3爪拉馬等工具拆卸軸承，采用拉出法軸承受力均勻，拆卸力的大小和方向容易控制，適用于三葉羅茨鼓風機軸承與軸配合過盈量較大的情況。這種方法損壞零部件的概率較小。

3.推壓法。利用壓力機將軸承推出，優點是工作可靠，對機器和軸承的損傷小。拆卸時壓力機的著力點應保持在軸的中心，墊塊抵住軸承內圈。

4.熱拆法。用熱拆法拆卸軸承時，首先應將拉具安裝在準備拆卸的軸承上，并提供一定的預拉力。用高溫機油（100℃左右）反復淋澆在軸承上，三葉羅茨鼓風機軸承圈受熱膨脹后改變與軸的配合過盈量。如需拆卸軸承較少或沒有大量機油，可以采用噴槍烘烤的方式，但要注意軸承加熱時溫度不能太高且火焰不能對著軸，防止軸受熱后材料組織結構變化。

5.液壓法。適用于尺寸較大且配合很緊的軸承，使用液壓拆卸時軸上應有預制孔。液壓拆卸工具主要有液壓泵、液壓管、壓力表及接頭等，并需要配合拉馬使用。操作時壓力應緩慢升高，聽到軸承與軸分離的聲音后，使用拉馬等工具拆卸。如在打壓過程中壓力已升的很高，但始終沒有分離，應首先泄壓，避免壓力過高出現設備損壞、人員受傷等情況。

總結注意事項：

1.將三葉羅茨鼓風機軸承完整、拆卸不傷墻板。由于軸承與軸的配合較dao緊（過盈配合），需要較大的力才能拆卸下來。拆卸方法不當，容易造成軸承及相關零件的損壞。

2.如果是圓柱配合，由于配合較緊，需要使用較大的壓力才能把齒輪裝到軸上。通常將金屬套筒頂在齒輪端面上，然后用手錘打擊套筒，或者用銅棒直接敲打齒輪端面，將齒輪往軸上推進，在齒輪頂?shù)捷S肩之后將其鎖緊。

3.如果三葉羅茨鼓風機齒輪損壞嚴重，需要高溫切割切掉才能拆下更換！
